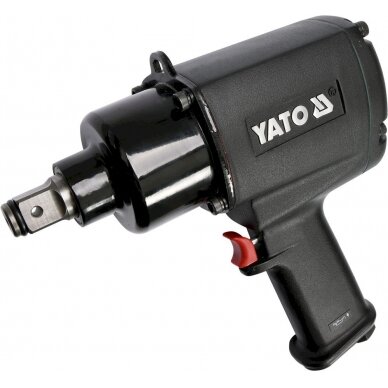

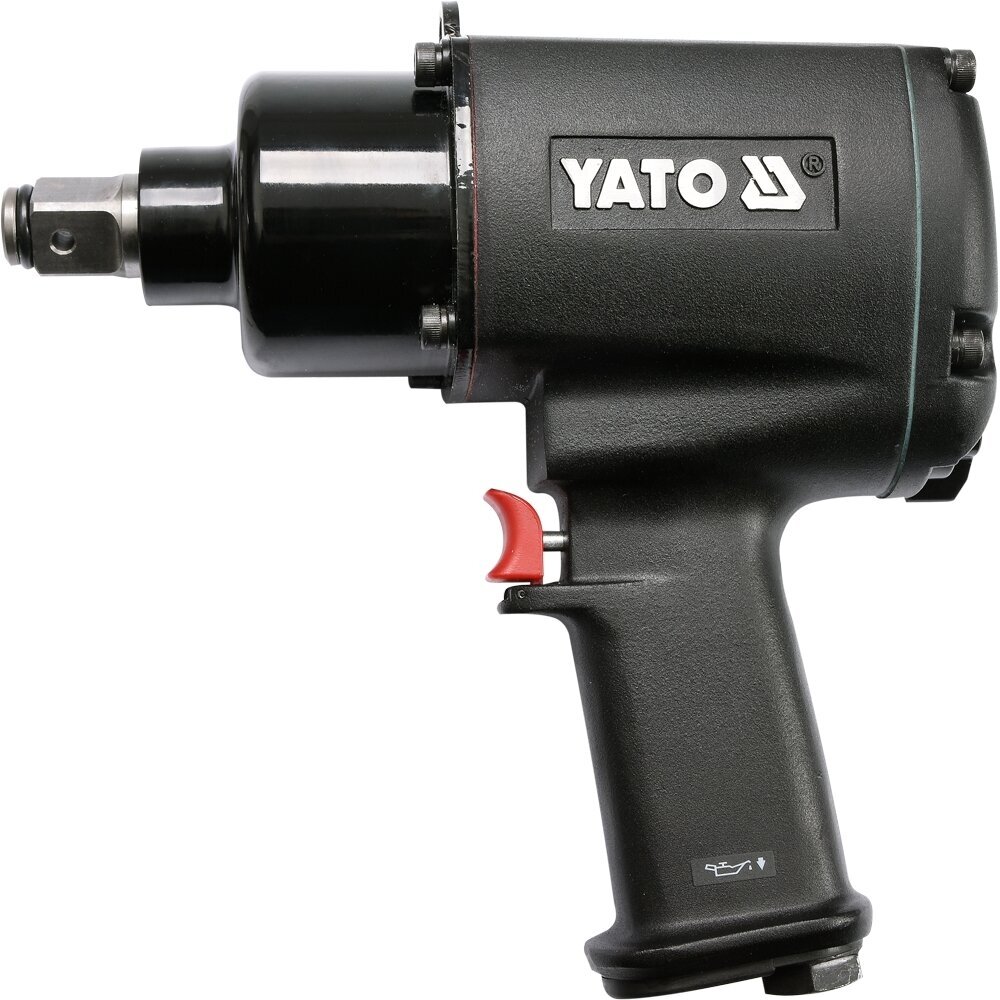

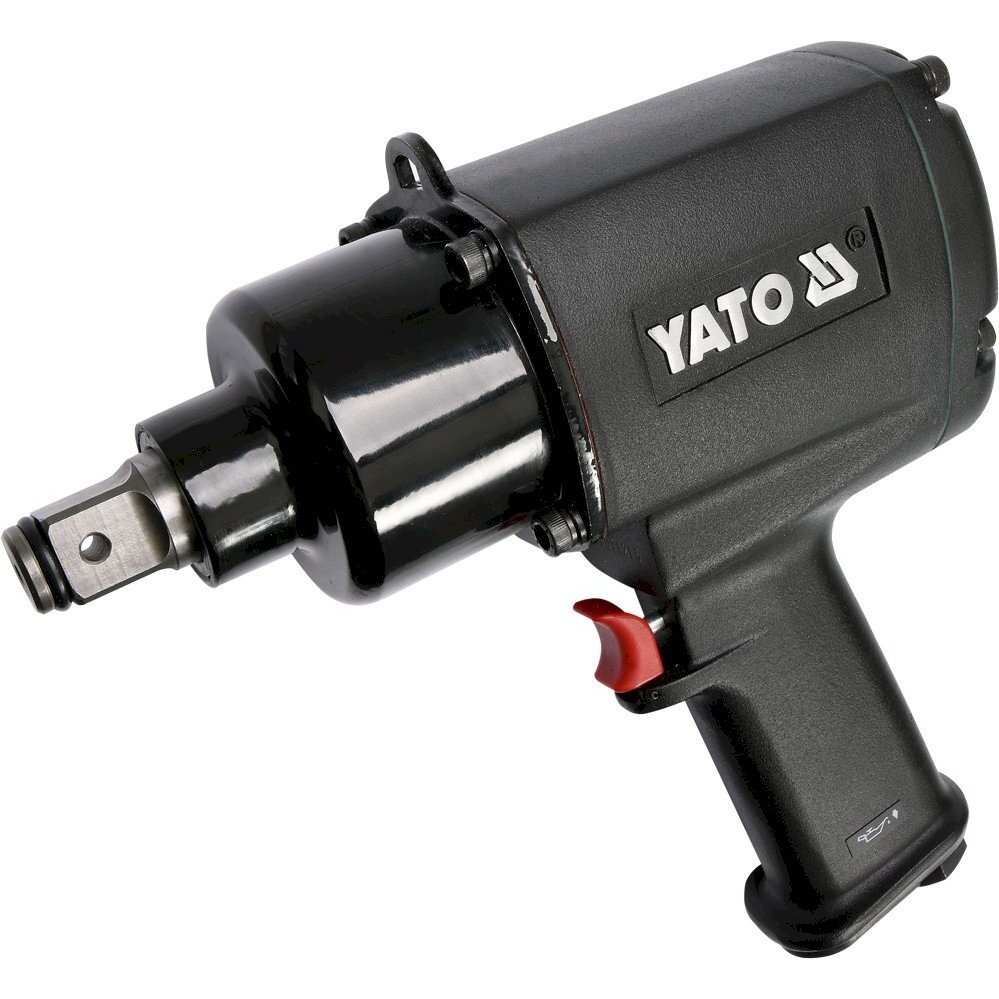

Pneumatinis smūginis veržliasukis Yato YT-09564, 3/4", 1300Nm

Profesionalus YATO pneumatinis veržliaraktis su 3/4 colių jungtimi. Maksimalus galingumas, pasiekiamas esant 6 BAR slėgiui, siekia 1300 Nm.

Naudojimas

• Prieš naudodami įrankį, įsitikinkite, kad jokios pneumatinės sistemos dalys nėra pažeistos. Jei pastebėjote pažeidimus, nedelsdami pakeiskite juos naujomis ir nepažeistomis sistemos detalėmis.
• Prieš naudodami pneumatinę sistemą, išdžiovinkite susikaupusią drėgmę įrankyje, kompresoriuje ir vamzdeliuose.
• Prieš pradedant darbą, pritvirtinkite papildomą rankeną su keturiais varžtais.

Įrankio prijungimas prie pneumatinės sistemos.

• pateiktoje schemoje parodytas rekomenduojamas būdas, kaip prijungti įrankį prie pneumatinės sistemos. Šis būdas užtikrins efektyviausią įrankio naudojimą ir pratęs įrankio tarnavimo laiką.
• į oro įėjimą įlašinkite keletą lašelių SAE 10 klases alyvos
• tvirtai ir saugiai prijunkite tinkamą galą prie oro įleidimo gijos, leisdami prisijungti oro tiekimo vamzdžiui (II)
• pritvirtinkite tinkamą galiuką prie įrankio laikiklio. Dirbant su pneumatiniais įrankiais, naudokite tik įrangą, pritaikytą darbui su smūginiais įrankiais.

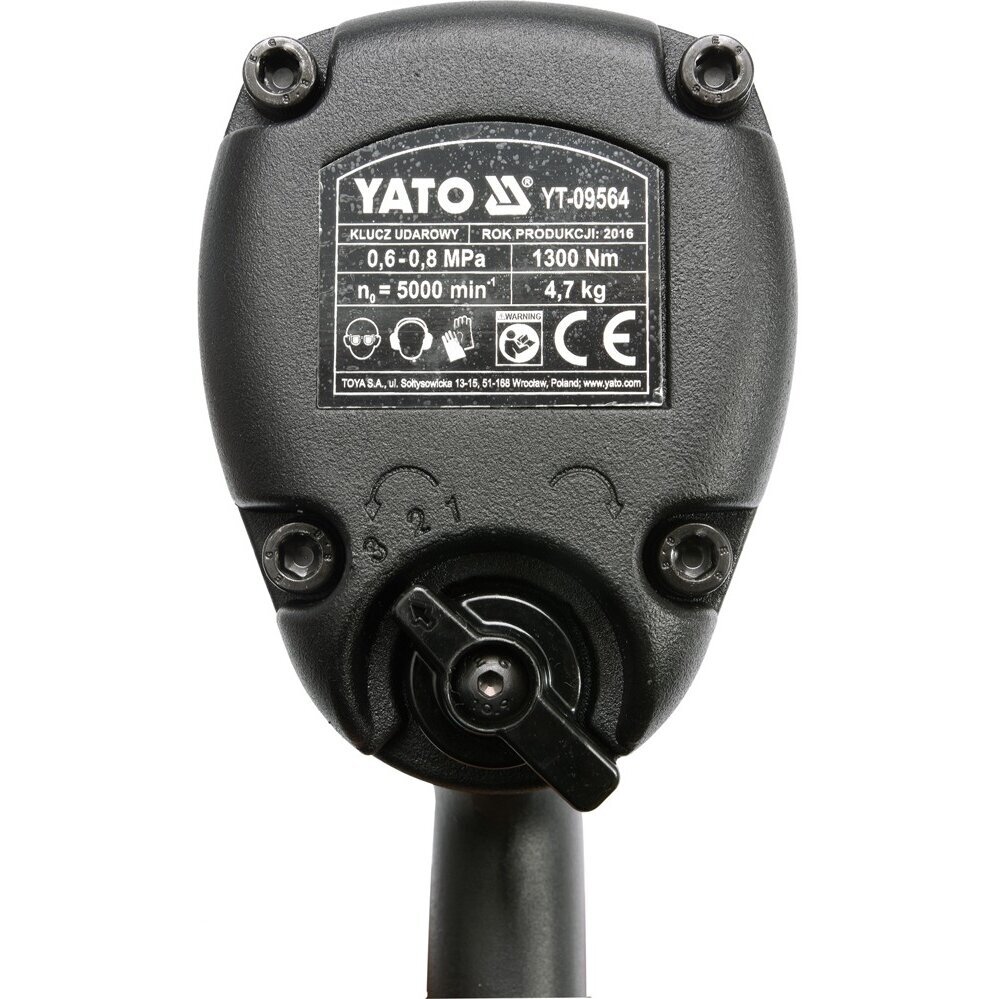

• nustatykite teisingą sukimosi kryptį (V). Sukimo kryptis pažymėta rodykle. Reguliuokite slėgį (sukimo momentą).
• prijunkite įrankį prie pneumatinės sistemos naudodami vamzdį su vidaus skersmeniu 1/2 colių. Įsitikinkite, kad vamzdis turi stiprumo bent jau 1,38 MP. (III)
• paleiskite įrankį kelias sekundes, užtikrindami, kad iš jo nesigirsta jokių įtarimų keliančių garsų ar vibracijų.
• Darbas su smūginiais galūnėmis.
• Prieš įsukdami varžtą arba verždami riešą, rankiniu būdu pasukite sriegtinį varžtą ar riešą bent jau dvi apsukas. Užtikrinkite, kad raktelio dydis tinkamai atitiktų atsukamą arba įsukamą elementą. Netinkamo dydžio pasirinkimas gali sukelti raktelio ir veržlio ar varžto pažeidimą. Varžto sriegio skersmuo neturi viršyti 21 mm.

Atsukimas ir priveržimas.

• sureguliuokite slėgį pneumatinėje sistemoje, kad jis neviršytų įrankio maksimalaus leidžiamo slėgio
• nustatykite tinkamą įrankio sukimosi kryptį ir atitinkamą sukimo momentą (V)
• ant įrankio laikiklio (IV) pritvirtinkite tinkamą galūnę
• prijunkite raktą prie pneumatinės sistemos
• dėkite raktą su prijungta galūne ant atsukto ar priveržto elemento
• palaipsniui paspauskite įrankio mygtuką
• Po darbų baigimo išjunkite pneumatinę sistemą ir saugokite įrankį.

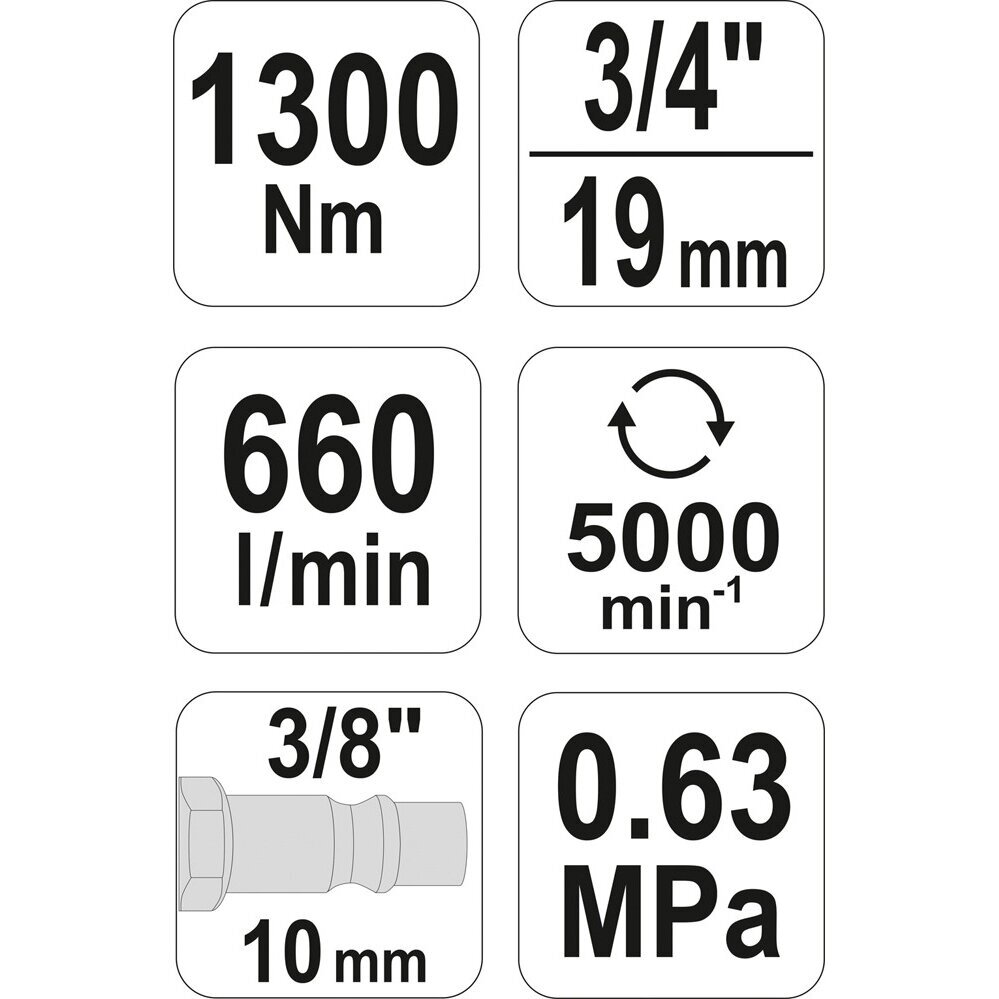

Techniniai duomenys

• Yato indeksas YT-09564
• EAN 5906083095641
• Yato prekės ženklas
• Vienetų skaičius: 1
• Bendras svoris (kg): 5,3330
• Slėgis [barais]: 6.3
• Sukimo momentas [Nm]: 1300
• Min / maks. sūkių skaičius: 5000
• Greito jungties dydis [coliais]: 3/8 colių
• Veleno dydis [mm]: 3/4 colių
• Gaminio išmetimas [l / min]: 660
• Dydis [coliais]: 3/4 colių

Kvadratinė Jungtis: 3/4 colių; Oro Slėgis: 6-8 kg/cm²; Tuščio Veikimo Greitis: 5000 aps/min; Varžto Talpa: M21 (mm); Maksimalus Sukimo Momentas: 1300 Nm; Oro Suvartojimas: 7 CFM; Oro Įvestis: 1/4 coliui (6,35 mm); Dviguba Smūginio Mechanizmo Struktūra; Išmetimas per Rankeną; Trys Galingumo Greičiai; Išmetimas per Rankeną; Patogus Rankenos Užbaigimas; Tinka lengvoji sunkvežimių, automobilių padangų priežiūrai, sunkiems mašinų darbams.
