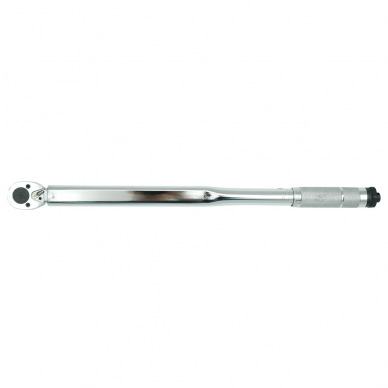

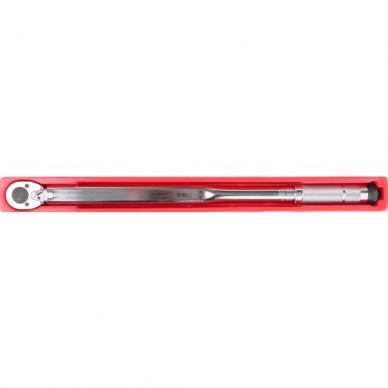

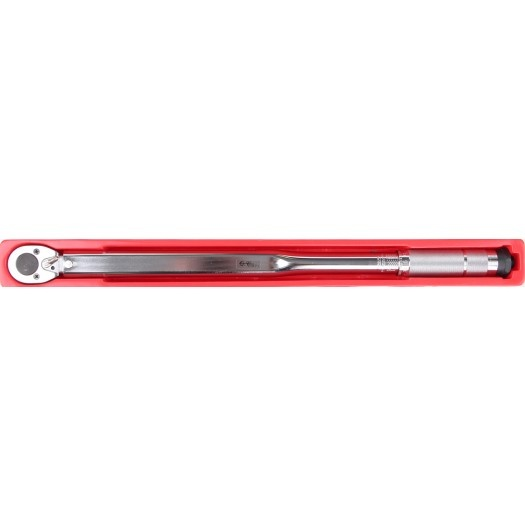

Dinamometrinis raktas Vorel, 20 mm (3/4"), 62 - 405 Nm

• Dinamometrinis raktas Vorel yra tikslus sukimo momento matavimo prietaisas.
• Jis naudojamas srieginėms tvirtinimo detalėms įsukti.
• Raktas susideda iš galvutės su kvadratiniu kotu ir jėgą perduodančios rankos.
• Galvutė naudojama šešiakampiams lizdams pritvirtinti.

Momentų palyginimas skirtingais ilgio ir jėgos vienetais:

• 1 kG * cm = 13 887 OZ * IN (uncija x colis)
• 1 kG * cm = 0,867 LB * IN (svaras x colis) 1
• kG * m = 9,80665 N * m (niutonas x metras)
• 1 kG * m = 7,233 LB * FT (svaras x pėda)
• 1 FT * LB = 12 LB * IN (lb.
• coliai) 1 dm * N = 14,16 OZ * IN (uncija x colis)

Naudojimas

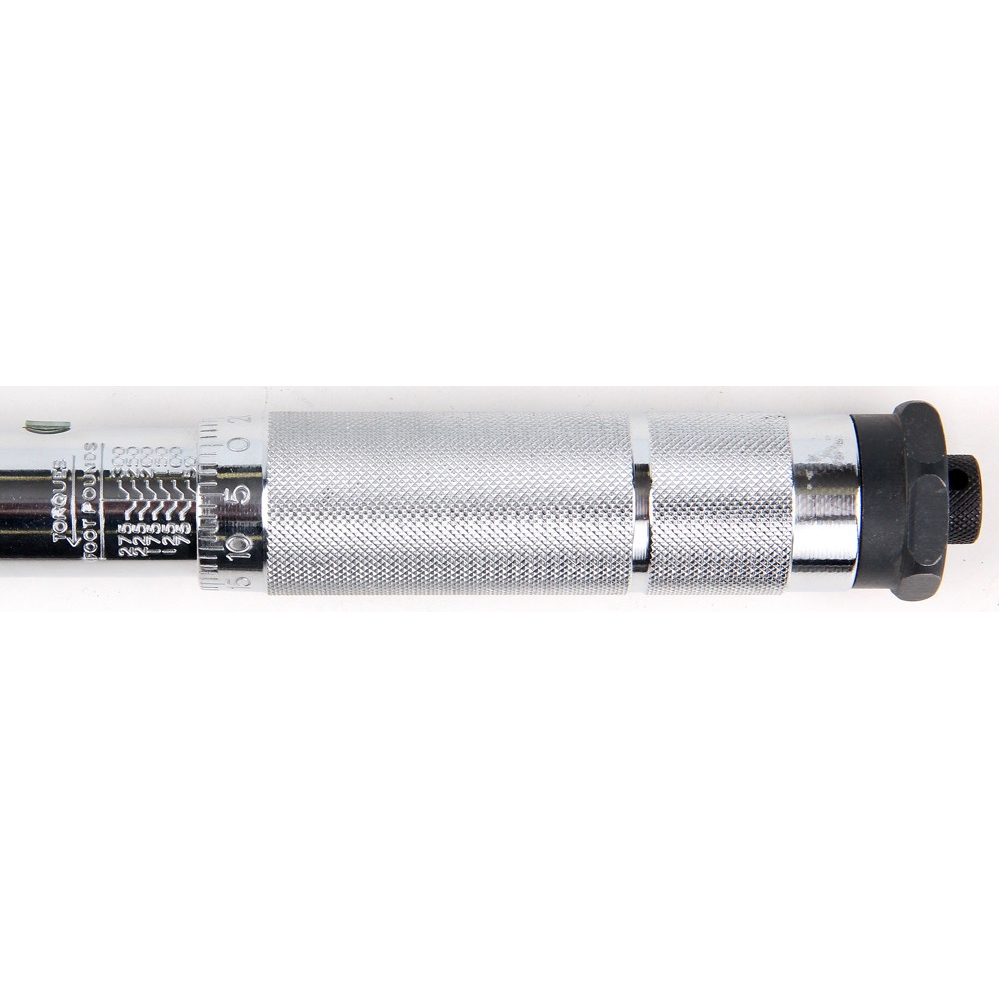

• Pasirinkite atitinkamą Nm arba svarų skalę. Atsukite fiksavimo varžtą, esantį mikrometro rankenėlės gale, kol jis sustos.
• Nustatykite mikrometro rankenėlę taip, kad "0" rankenėlės skalėje sutaptų su vertikalia linija ant rakto rankenos.
• Sukite mikrometro rankenėlę pagal laikrodžio rodyklę, kol bus nustatytas norimas sukimo momentas.
• Norimas sukimo momentas nustatomas, kai skalė ant mikrometro rankenėlės sutampa su vertikalia linija ant rakto svirties.
• Tada prisukite fiksavimo varžtą iki galo ir nustatykite teisingą reketo sukimosi kryptį, o po to raktas yra paruoštas naudoti.
• Ant rakto iškyšos turi būti pritvirtintas tinkamas tvirtinimas.
• Priveržimo metu apie nustatyto sukimo momento pasiekimą signalizuojama spustelėjus raktą.
• Jei išgirsite ar pajusite spragtelėjimą, nustokite veržti.

Komplektacija:

• dinamometrinis veržliaraktis
• vartotojo vadovas
• garantijos talonas

Techniniai duomenys

• Bruto svoris (kg) 2.7000
• Dydis: 3/4"
• Ilgis [mm] 625
• Chromo apdaila
• Veikimo diapazonas 62 - 405  Nm
